概述： |
|
|
|
| YB□-12/0.4(F·R)预装式变电站是由施耐德国际集团授本公司生产的新型产品，它吸收美式箱变、欧式箱变和国产箱变的三大派别的优点，适合我国的国情特点，采用新型环保材料，新工艺、高低压成套技术，优化组合成完整的智能化供配电成套装置，它功能多，用途广，运行安全可靠，外型美观。并可结合周边环境，设计各种不同风格造型。具有安装方便，少占地，少维护，少投资，寿命长等特点。可作为城市建筑，居民小区、市政设施，工厂、矿山、公路、园林、码头、油田和设施临时用电等部门，场所的变配电设备。 |
|
|
型号含义： |
|
|
|
 |
|
|
结构特点： |
|
|
|
◆ 按可否配置智能系统分：智能型；紧凑型。
◆ 箱体(外壳)材质分：金属外壳；非金属外壳。
◆ 其中非金属外壳采用增强玻纤和特种水泥预制合成作为壳体材料，具有较高的机械强度，耐冲击性能好，不易导热，还有防火阴燃特性，与金属外壳相比较，更具有良好的防腐性和使用寿命极长等特性。 |
|
|
使用条件： |
|
|
|
◆海拔高度：低于1000m；
◆ 周围环境温度：
a不超过+40℃；
b、最低不低于-25℃；
c、24小时周期内平均温度不超过+30℃
◆ 地震水平加速不大于0.4m/s2，垂直加速不大于0.2m/s2。
◆ 无剧烈振动和冲击及爆炸危险场所。 |
|
|
性能参数： |
|
|
|
 |
|
 高压、低压、变压器设备均在地面以下，设备检修可吊去大盖，操作人员由人井孔通道入口。适合在广场绿化带、公园等环境安装，不影响人们观景视线等优点。 |
|
|

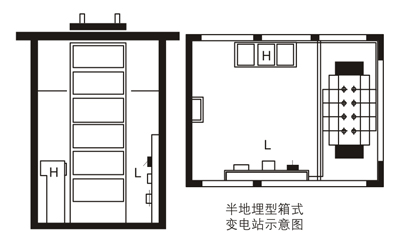

常用“地面型”预装式变电站箱体示意图： |
|
|
|
 |
|
|
箱式变电站吊装运输，使用安装注意事项： |
|
|
|
◆ 箱式站基础四周应预埋接地极，变压器和防雷接地可合用，其接地电阻R。
◆ 箱式站起吊应用专用起吊工具，起员部分必须按箱式站的标明部位。
◆ 箱式站底部与基础结合处，需用水泥浆抹封，以防水进入电缆室。
◆ 电缆进入套管后，其缝隙必须密封，以防虫、水进入。 |
|
