当前位置:>> 首页 >> 产品中心 >> 油浸式变压器 >> S11-M油浸式三相配电变压器(10kV)

产品中心 PRODUCT







产品特点:
        我公司生产的的三相油浸式配电变压器,器身采用了新型绝缘结构,提高了抗短路能力;铁芯由高质量冷轧硅钢片制成;高压绕组均选用优质无氧铜线为材料,并采用多层圆筒式结构;所有紧固件均采用特殊防松处理。
        产品具有高效率,低损耗的特点,可节省大量的电耗的运行费用,社会效益显著,是国家推广的高新技术产品。
可靠的结构:
我公司在传统结构和成熟的技术基础上,做了许多改进,如采用了:
◆带纵向油道的螺旋式线圈,内部散热更好;
◆改进了线圈端面的有效支撑,抗短路电流能力更强;
◆采用了新的吊装结构和器身定位结构,保证在长途运输和运行中更为可靠;
◆我们还有很多独特而可靠的结构,为您服务;
◆选用更高性能水平的变压器,将具有更高水平的技术含量。
优质的材料:
        选用电阻率更低的无氧铜线,并经过系列附加的表面处理,更光滑,无毛刺尖角,使变压器的负载损耗更低,电气性能更为可靠。
        选用优质的硅片,随着性能水平的提升,采用单位损耗更低的硅钢片,使变压器空载损耗更低。
        选用优质层压木绝缘件,绝不开裂,即使在短路电流作用下,也纹丝不动。
        选用经过深层过滤的变压器油,更低的含水,含气、含杂质水平,变压器工作更加可靠。
        选用优质橡胶密封材料,有效防老化,杜绝渗漏。
        所有原材料经过的质检,所有原材料厂家均经过按照国家标准ISO9000的严格审查。
变压器产品标准:
GB1094.1-1996 GB1094.2-1996 JB/T10088-2004
GB1094.3-2003 GB1094.5-2003 GB/T10237-1988
GB/T 6451-2008 GB/T7595-2008 JB/T3837-2010
技术经济性能好:
        S11系列产品降低了空载损耗、负载损耗、空载电流,与S9系列相比分别下降了10%、24%、46%,因而使运行成本降低了19%。
        S13系列产品在S11系列的基础上,空载损耗平均降低了30%;空载电流比S9下降了70-85%;平均温升降低了10K,提高了使用寿命。即使在超负载20%的条件下仍可长期运行;产品运行噪音平均降低2-4分贝。
全密封(M):
        选S11(M)、S13(M)中的M表示油箱采用全密封结构,全密封式配电变压器与普通油浸式变压器相比,取消了储油柜,油箱的波翅代替油管作为冷却散热元件,波纹油箱由优质冷轧薄板在专用生产线上制造,波翅可以随变压器体积的涨缩而涨缩,从而使变压器与大气隔绝,防止和减缓油劣比和绝缘受潮。增强运行可靠性,正常运行免维护。
        波纹油箱表面去油、去绣、磷化处理后三防漆涂装,适合在冶金、石化、矿山等环境下使用。
卷铁心(R):
        选S13(M)R中的R表示铁心采用卷铁心,采用优质低损耗冷轧硅钢片,无需冲剪,冲孔,消除了传统铁心的横向、纵向接缝。
        从而获得更低的空载电流,使变压器的无功损耗水平更低。
        从而获得更低的噪声水平,让变压器更加环保。
        整体式铁心,夹件主要是夹紧线圈,从而进一步加强了线圈的抗短路电流能力。
变压器特殊使用条件:
        ◆海拔高度超过1000m;
        ◆环境温度:气温+40℃;最低气温-45℃;
        (订货时详细说明)
变压器正常使用条件:
        ◆海拔高度不超过1000m;
        ◆环境温度:气温不超过+40℃;最热月平均气温+30℃;年平均气温不超过+20℃;户外最低气温-25℃。

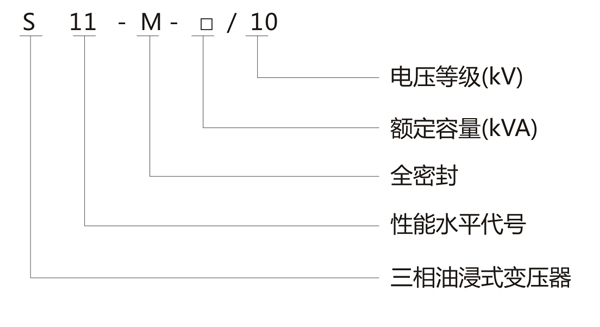

变压器型号含义:
外形及安装尺寸:


功能特点:
        1、噪声低:设计结构紧凑,应用新材料和新工艺,降低噪声,无储油柜,高度比同类产品低。在正常寿命期内不需换油,提高了电网运行的安全性和可靠性.
        2、变压器封装时,采用真空注油工艺,完全去除了变压器油箱中的潮气。密封后变压器不与空气接触,有效的防止氧气和水分进入变压器而导致绝缘性能下降(绝缘材料和油老化),因此不必定期进行油样试验。
        3、可靠的长期使用寿命:全密封变压器箱盖与箱沿采用螺栓联结或焊死结构,隔绝油与空气的接触,绝缘不会受潮,大大降低绝缘老化速度,提高了使用寿命。
        4、体积小、外形美观:S11- M系列变压器油箱采用波纹板式散热片,当油温变化时,油体积的变化由波纹片的弹性胀缩来调节补偿。波纹油箱外形美观体积小,占地面积小。
        5、免吊心:全密封变压器运行前用户无需吊心检查,用户可节约吊心检查费用。免维护性:全密封变压器不需维护。
变压器型号含义:
变压器产品标准:
GB1094.1-1996 GB1094.2-1996 JB/T10088-2004
GB1094.3-2003 GB1094.5-2003 GB/T10237-1988
GB/T 6451-2008 GB/T7595-1987 JB/T3837-2010
