产品概述： |
|
|
|
| 上海工业变压器有限公司生产的环氧树脂浇注干式变压器，引进国外技术与沈变所共同合作开发设计，产品可靠性指标达国际水平。该产品安全、难燃防火、无污染、可直接安装在负荷中心。免维护、安装简便、综合运行成本低、损耗低、防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。局部放电量低、噪音小、散热功能强、强迫风冷条件下可以150%额定负载运行。现已广泛用于高层建筑、商业中心、机场、车站、码头、地铁、工厂、地下配电站、海上石油钻井开台、发电厂等各种环境及使用条件恶劣的场所。 |
|
|
结构特征： |
|
|
|
 |
|
|
铁芯： |
|
|
|
| 变压器的铁芯采用日本新日铁进口高导磁冷轧品粒取向有序排列硅钢片30EH120系列制成，45°全斜接缝，四级步进式叠装。铁芯表面采用绝缘树脂漆密封以防潮防锈，两夹位及紧固件均有防腐蚀的保护层。整个铁芯采用不叠上铁轭和钢拉板结构，有效地降低了空载损耗、空载电流和铁芯噪音。 |
|
 |
|
|
|
高压浇注线圈： |
|
|
|
主要材料和特性
线圈采用F级绝缘的铜导线作导体，玻璃纤维与环氧权脂复合材料作绝缘，其膨胀系数与铜导体接近，具有良好的抗冲击、抗温度变化、抗裂性能。玻璃纤维和环氧树脂所有组成成份具有自熄性，不会持续燃烧。同时高压线圈在1mbar真空状态下用环氧树脂浇注，线圈内部无气泡，确保线圈局部放电量小。同时有效降低了变压器的损耗。 |
|
 |
|
|
低压箔式线圈： |
|
|
|
|
|
 对于低电压、大电流线圈，其短路时的短路应力较大，同时低压匝数较小，低压电流越大采用线绕型式其安匝不平稳问题越突出，散热问题也需着重考虑，此时低压采用箔式绕组可较好解决上述问题，首先箔式产品不存在轴向匝数和轴向绕制螺旋角，高低压绕组安匝平衡，短路时变压器轴向应力较小，其次由于其绝缘较薄，工艺上又可随意设置多层风道，散热问题也较好解决。线圈内部焊接在全自动箔式绕线机上采用氩气保护焊接，精度高、焊接电阻小、无外部焊接过程。绕组层间采用DMD绝缘，绕制完毕后端部用树脂密封固化。 |
|
 |
|
|
温控系统和风冷系统： |
|
|
|
 采用横流顶吹式冷却风机，该冷却风机具有噪声小、风压高、外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。 |
|
|
变压器出线方式： |
|
|
|
| 可根据不同的接口形工制造常规出线、标准封闭母线和标准侧出线，也可以根据用户要求设计特殊出线方式。 |
|
 |
|
|
 |
|
|
 |
|
|
防护外壳： |
|
|
|
◆ 美观耐用的防保外壳，对变压器作进一步的安全保护、防护等级达IP20及IP23等，外壳材料有冷轧钢板，非金属材料，不锈钢板等供用户选择。
◆ IP20外壳可防止直径大于12mm的固体导物进入，为带电部分提供安全 屏障。
◆ IP23外壳更兼具备防止与垂直线成60°角以内的水滴流入，可适用于户外运行。
◆ 注：IP23外壳会使变压器冷却能力下降，容量较小的下降约5%, 容量较大的下降约10％。
◆ 配备高压及低压电缆进(出)线支撑架接线更方便。
◆ 愿为阁下设计其他防护等级或材料的保护外壳。
◆ 额定高压：10(10.5、11、6、6.3、6.6)kV
◆ 额定低压：0.4kV
◆ 联结组别：D yn11 or Y yn0
◆ 绝缘水平：LI75AC35/AC5 |
|
|
10kV配电变压器IP20外壳尺寸图： |
|
|
|
 |
|
|
产品特点： |
|
|
|
1、高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。
2、阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
3、线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。
4、抗短路、雷电冲击水平高。5、线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。
6、体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。
7、损耗低，节电效果好，运行经济，可免维护。
8、因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。 |
|
|
产品标准： |
|
|
|
GB/T1028 GB6450
额定高压：10(10.5、11、6、6.3、6.6)kV
额定低压：0.4kV
分接范围：无励磁调压(±5%，±2×2.5%) 有载调压(±4×2.5%)
联结组别：Dyn11或Yyn0
绝缘水平：L175AC35/AC5 |
|
|

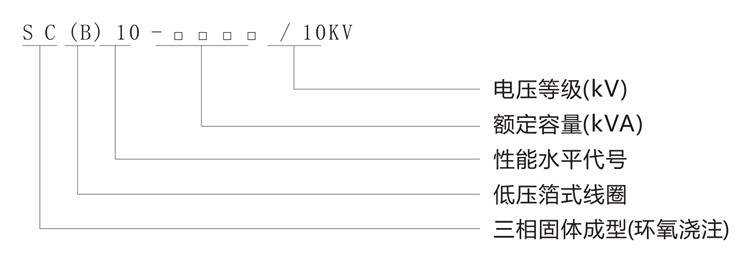

型号说明： |
|
|
|
 |
|
