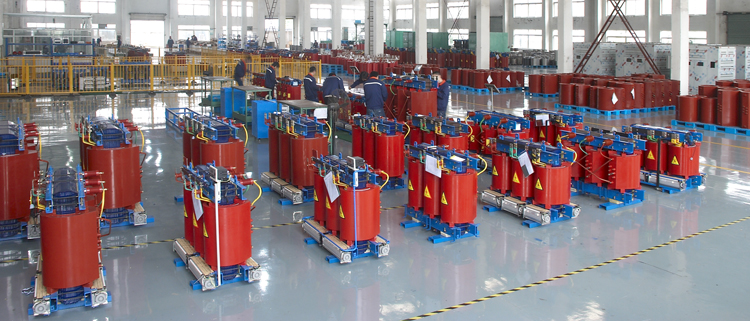

产品概述： | |
|
|
| 上海工业变压器有限公司生产的环氧树脂浇注干式变压器，引进技术与沈变所共同合作开发设计，产品可靠性指标达高水平。该产品安全、难燃防火、无污染、可直接安装在负荷中心。免维护、安装简便、综合运行成本低、损耗低、防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。局部放电量低、噪音小、散热功能强、强迫风冷条件下可以150%额定负载运行。现已广泛用于高层建筑、商业中心、机场、车站、码头、地铁、工厂、地下配电站、海上石油钻井开台、发电厂等各种环境及使用条件恶劣的场所。 |
|
|

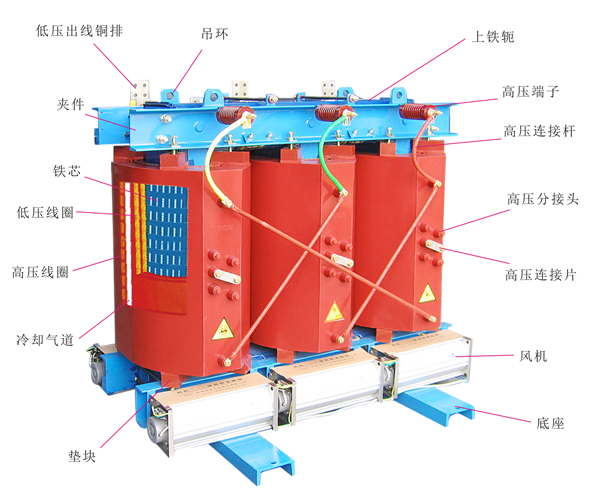

结构特征： | |
|
|
 |
|
|
铁芯： | |
|
|
| 变压器的铁芯采用日本新日铁进口高导磁冷轧品粒取向有序排列硅钢片30EH120系列制成，45°全斜接缝，四级步进式叠装。铁芯表面采用绝缘树脂漆密封以防潮防锈，两夹位及紧固件均有防腐蚀的保护层。整个铁芯采用不叠上铁轭和钢拉板结构，有效地降低了空载损耗、空载电流和铁芯噪音。 |
|
 |
|
|
|
高压浇注线圈： | |
|
|
主要材料和特性
线圈采用F级绝缘的铜导线作导体，玻璃纤维与环氧权脂复合材料作绝缘，其膨胀系数与铜导体接近，具有良好的抗冲击、抗温度变化、抗裂性能。玻璃纤维和环氧树脂所有组成成份具有自熄性，不会持续燃烧。同时高压线圈在1mbar真空状态下用环氧树脂浇注，线圈内部无气泡，确保线圈局部放电量小。同时有效降低了变压器的损耗。 |
|
 |
|
|
低压箔式线圈： | |
|
|
|
|

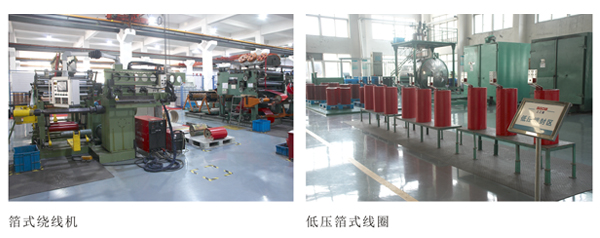

 对于低电压、大电流线圈，其短路时的短路应力较大，同时低压匝数较小，低压电流越大采用线绕型式其安匝不平稳问题越突出，散热问题也需着重考虑，此时低压采用箔式绕组可较好解决上述问题，首先箔式产品不存在轴向匝数和轴向绕制螺旋角，高低压绕组安匝平衡，短路时变压器轴向应力较小，其次由于其绝缘较薄，工艺上又可随意设置多层风道，散热问题也较好解决。线圈内部焊接在全自动箔式绕线机上采用氩气保护焊接，精度高、焊接电阻小、无外部焊接过程。绕组层间采用DMD绝缘，绕制完毕后端部用树脂密封固化。 |
|
 |
|
|
温控系统和风冷系统： | |
|
|
 采用横流顶吹式冷却风机，该冷却风机具有噪声小、风压高、外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。 |
|
|
变压器出线方式： | |
|
|

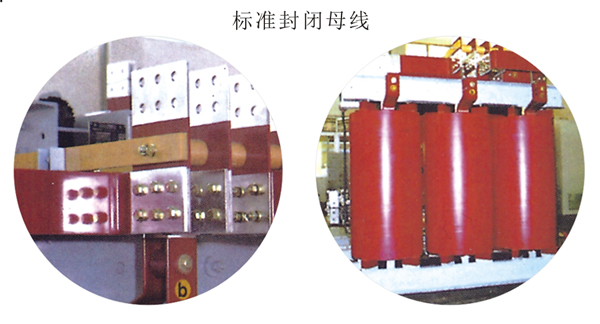

| 可根据不同的接口形工制造常规出线、标准封闭母线和标准侧出线，也可以根据用户要求设计特殊出线方式。 |
|
 |
|
|
 |
|
|
 |
|
|
防护外壳： | |
|
|
 ◆ 美观耐用的防保外壳，对变压器作进一步的安全保护、防护等级达IP20及IP23等，外壳材料有冷轧钢板，非金属材料，不锈钢板等供用户选择。
◆ IP20外壳可防止直径大于12mm的固体导物进入，为带电部分提供安全 屏障。
◆ IP23外壳更兼具备防止与垂直线成60°角以内的水滴流入，可适用于户外运行。
◆ 注：IP23外壳会使变压器冷却能力下降，容量较小的下降约5%, 容量较大的下降约10％。

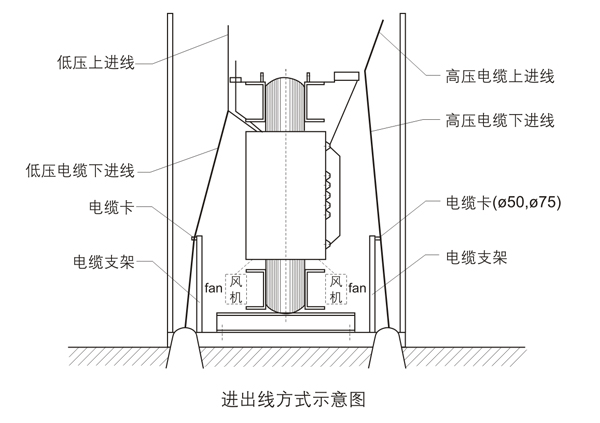

◆ 配备高压及低压电缆进(出)线支撑架接线更方便。
◆ 愿为阁下设计其他防护等级或材料的保护外壳。
◆ 额定高压：10(10.5、11、6、6.3、6.6)kV
◆ 额定低压：0.4kV
◆ 联结组别：D yn11 or Y yn0
◆ 绝缘水平：LI75AC35/AC5 |
|
|

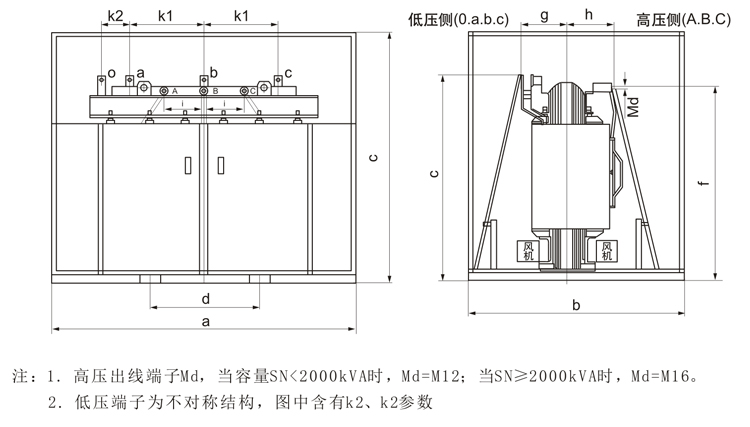

10kV配电变压器IP20外壳尺寸图： | |
|
|
 |
|
|
产品特点： | |
|
|
◆ 低损耗：产品空载损耗满足国家标准GB/T10228- 2008《干式电力变压器技术参数和要求》，节能效果优异，运行经济，免维护。
◆ 低噪声：产品噪声水平满足现行专业标准JB/T10088- 1999《6-220KV级变压器声级》。
◆ 低局放：树脂混合料采用搅拌方法和真空薄膜脱气两种技术，使混合料搅拌均匀和底排除了混合料内的气泡。产品仅有极低的局部放电量，可控制在5PC以下。
◆ 高、低压线圈均在真空和压力下浇注，使树脂绝缘既具有全包封性，又具有层匝间浸清性。浇注体具有致密的固化结构，阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
◆ 高机械强度：带填料的树脂使浇注体内的膨胀系数差异小，固化收缩率小，内应力小，固化物的硬度高，在高、低压线圈的内外表面环氧树脂包封层内，放置有预制成型的加强材料，具有尤如钢筋混凝土一样的致密结构，因而机械强度还大于纯环氧树脂，能承受突发短路电动力作用而无损伤。
◆ 高电气强度：高、低压线圈均在真空中浇注成全密封结构，有良好的绝缘性能和抗电弧性能以及防潮性能，能承受大气过电压、操作过电压、暂态过电压和长期工作电压的电气强度，工频耐压为强型。
◆ 高耐热强度：高低压线圈均为薄层环氧树脂包封绝缘，且导热系数大，有良好的散热性能，冷却方式一般采用空气自然冷却(AN)，可配置强制风冷系统(AF)。绝缘耐热等级可达到H级， 平均温升允许升12.5K，极限温度可达180℃，具有很高的热强度，提升使用寿命。
◆ 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。可分散安装在负荷中心，充分靠近用电点，从而降低线路造价和节省昂贵的低压设施费用。
◆ 外壳材料采用不锈钢或铝合金。防护等级达到IP20和IP23。IP20外壳可防止直径大于12mm的固体异物进入，对变压器作进一步的安全保护。IP23外壳更兼具防止与垂直线60°角以内的水滴流入,可适用于户外运行。
◆ 温控系统由温度控制器和安装在产品热点即低压绕组上端部的PTC测温元件构成，实现对变压器的温度测量与控制，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警信号，温度超过安全值时会自行跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却风机的投入或切换。温显系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。 |
|
|

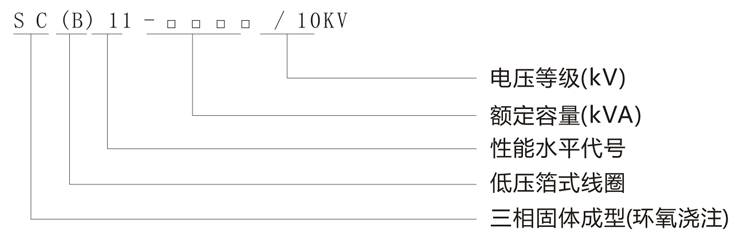

型号说明： | |
|
|
 |
|
