产品应用： |
|
|
|
| 变压器可把电网电压变换成系统或负载所需要的电压，实现电能的传递与分配。本变压器可取代硅钢片铁心的变压器而广泛使用于户外的配电系统。本产品的大量入网运行可取得良好的节能效果并可减少对大气的污染。本产品特别适用于电能不足和负荷波动大以及难以进行日常维护的地区。由于变压器采用全密封结构，绝缘油和绝缘介质大受大气污染，因而可在潮湿的环境中运行，是城市和农村广大配电网络中理想的配电设备。 |
|
|
型号含义： |
|
|
|
 |
|
|
产品符合标准： |
|
|
|
GB 1094.1-1996 电力变压器 第一部分 总则
GB 1094.2-1996 电力变压器 第二部分 温升
GB 1094.3-2003 电力变压器 第三部分 绝缘水平和绝缘试验
GB 1094.5-2003 电力变压器 第五部分 承受短路的能力
GB311.1-1997 高压输变电设备绝缘配合
JB/T10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求
Q/SIJGI-1999 SBH15-M型非晶合金铁心密封式三相油浸配电变压器
IEC 60076 电力变压器
ANSI/C57.12.00 油浸式配电、电力及调压变压器通用技术要求 |
|
|
结构特点： |
|
|
|
▲ 变压器铁芯用非晶合金带材卷制而成，空载损耗比S9型变压器降低75%左右；
▲ 变压器低压采用铜箔线圈，提高变压器承受短路的能力；
▲ 变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量；
▲ 变压器采用真空注油，可完全排除线圈中气泡，确保绝缘性能稳定；
▲ 每台变压器出厂前都进行峰值电压高于国家标准25%的全波雷电冲击试验，确保变压器安全可靠运行。 |
|
|

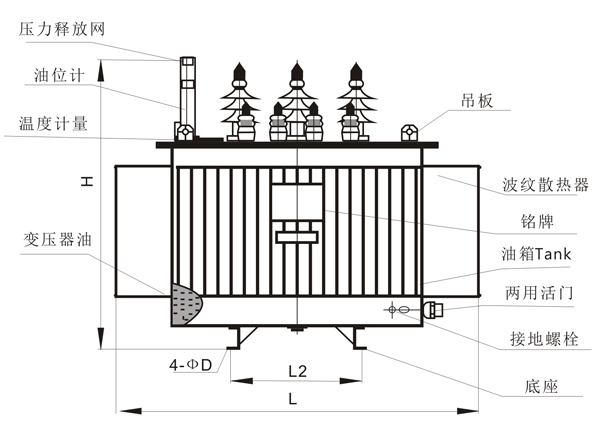

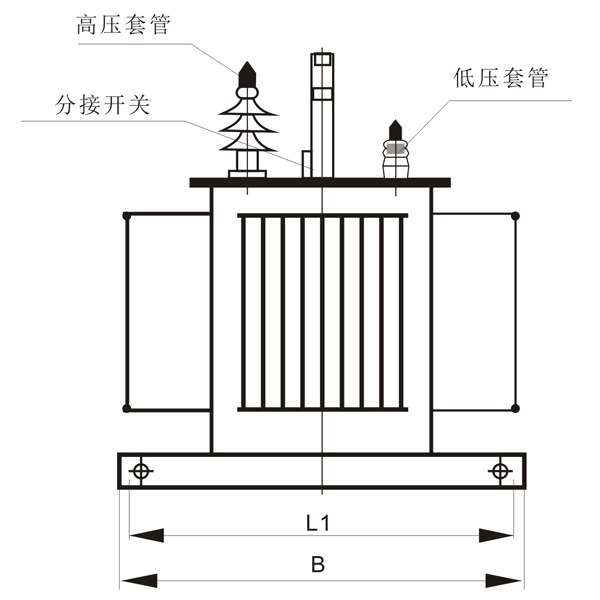

产品外形结构图： |
|
|
 |
|
 |
|
